NBS 801 C48 & WAF 210: Δύο κορυφαίες επιλογές ενίσχυσης σήματος με τη σφραγίδα της Fagor
Στις σύγχρονες κεντρικές εγκαταστάσεις τηλεοπτικού σήματος — όπως πολυκατοικίες, ξενοδοχειακά συγκροτήματα, νοσοκομεία και μεγάλα κτίρια γραφείων, η διατήρηση της ποιότητας του σήματος αποτελεί μια από τις μεγαλύτερες τεχνικές προκλήσεις.
Το τηλεοπτικό σήμα, κατά τη διαδρομή του μέσα από εκατοντάδες μέτρα ομοαξονικών καλωδίων, splitters, taps και τελικές πρίζες, υφίσταται σημαντικές απώλειες ισχύος (εξασθένηση).

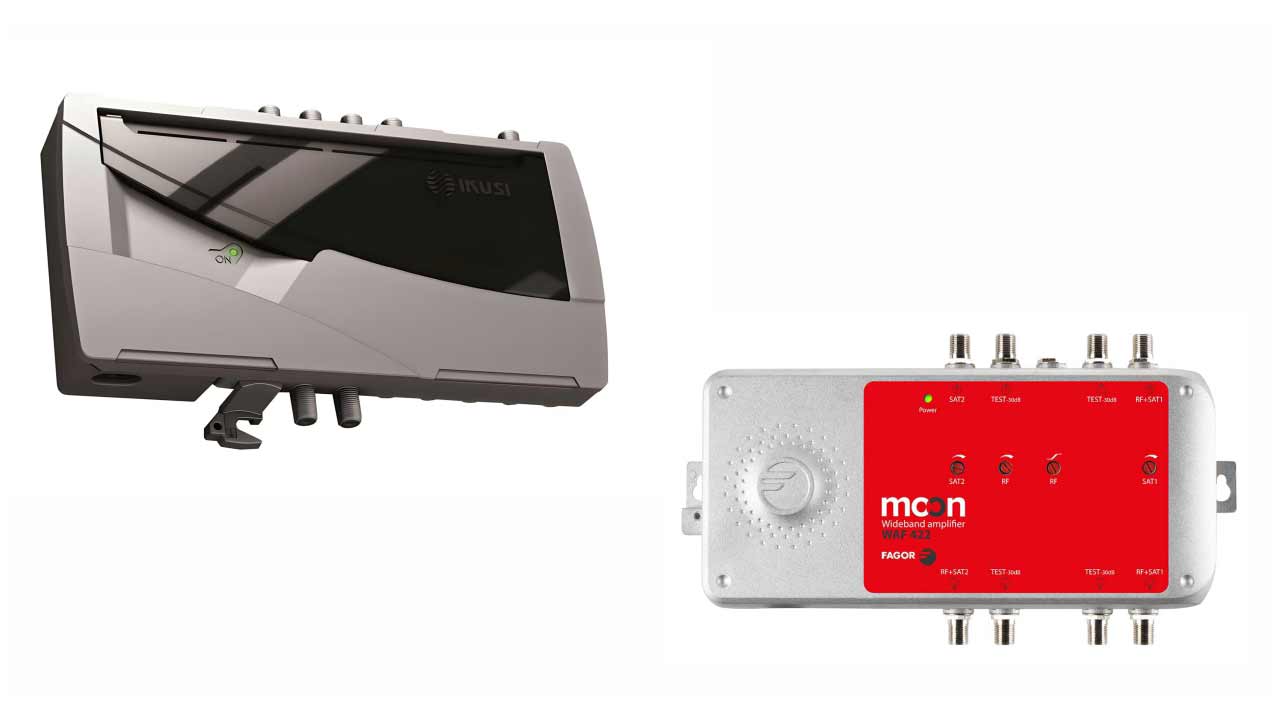

Σε αυτό ακριβώς το σημείο αναδεικνύεται ο καθοριστικός ρόλος των κεντρικών ενισχυτών ευρείας ζώνης και των ενισχυτών γραμμής. Στο επίκεντρο βρίσκονται δύο εξαιρετικά δημοφιλείς ενισχυτές της Fagor: ο κεντρικός NBS 801 C48 (της δημοφιλούς σειράς NBS 800) και ο ενισχυτής γραμμής WAF 210 (της σειράς Moon WAF).
Σε αυτό το άρθρο αναλύουμε τα τεχνικά πλεονεκτήματα, την αρχιτεκτονική σχεδίασης και τα πεδία εφαρμογής καθενός, αναδεικνύοντας τον τρόπο με τον οποίο συμπληρώνουν το ένα το άλλο στο σύγχρονο τοπίο των τηλεπικοινωνιών.
1. NBS 801 C48: Υψηλή ισχύς και βέλτιστη προσαρμογή στη 2η Ψηφιακή Μετάβαση
Ο NBS 801 C48 σχεδιάστηκε για να ανταποκρίνεται στις απαιτητικές συνθήκες που διαμορφώθηκαν μετά την εφαρμογή του 2ου Ψηφιακού Μερίσματος (5G). Καλύπτοντας το φάσμα συχνοτήτων 45–694 MHz (έως το κανάλι C48), ο ενισχυτής αυτός αποτελεί την εξέλιξη των κλασικών κεντρικών ενισχυτών της Ikusi που έχουν καθιερωθεί στην ελληνική αγορά.
Αρχιτεκτονική & Πλεονεκτήματα
Ο συγκεκριμένος ενισχυτής ανήκει στη σειρά NBS-8** και ουσιαστικά είναι ίδιος με τον ενισχυτή κεντρικής NBS-804, εκτός από τις εισόδους του. Ο NBS-804 έχει 4 φιλτραρισμένες εισόδους για διαφορετικές μπάντες συχνοτήτων (BI/FM - BIII/DAB - 2xUHF), ενώ ο NBS-801 έχει μόνο μία, η οποία καλύπτει με σταθερή απολαβή 42 db όλο το φάσμα από 45 έως 694 MHz.
Αν και είναι σχεδιασμένος, για να χρησιμοποιηθεί σαν ενισχυτής γραμμής, στην πράξη είναι ιδανικός σαν πολύ ισχυρός τελικός ενισχυτής σε εγκαταστάσεις όπου θέλουμε να χρησιμοποιήσουμε κανάλια από την S-Band, για να αναμίξουμε υπηρεσίες από HeadEnds, διαμορφωτές κλπ.
Επειδή στην Ελλάδα χρησιμοποιούμε πλέον μία μόνο κεραία UHF για να λάβουμε όλα τα κανάλια και ειδικά στις περιπτώσεις όπου δεν έχουμε στη λήψη μας εξαιρετικά ισχυρών σημάτων από FM, DAB κλπ που θα μπορούσαν να περάσουν από την κεραία UHF και να προκαλέσουν ενδοδιαμόρφωση, πάρα πολλοί συνάδελφοι (και με δεδομένο το πολύ προσιτό κόστος του) επιλέγουν να τον χρησιμοποιούν με επιτυχία και σαν πολύ ισχυρό ενισχυτή κεντρικής.
Κορυφαία Στάθμη Εξόδου (122 dBµV): Πρόκειται για ένα από τα πιο δυνατά χαρτιά του NBS 801 C48. Η υψηλή στάθμη εξόδου (κατά DIN-45004B) επιτρέπει στο σήμα να καλύψει μεγάλες αποστάσεις καλωδιώσεων και να τροφοδοτήσει εκτεταμένα δίκτυα γραμμής με πολλούς κατανεμητές και πρίζες, χωρίς την ανάγκη ενδιάμεσης ενίσχυσης.
Σταθερή Απολαβή 42 dB: Παρέχει ισχυρή ενίσχυση σε όλη τη ζώνη συχνοτήτων, καθιστώντας τον ιδανική επιλογή για περιοχές όπου η λήψη γίνεται από μία κύρια κεραία.
Έλεγχος Κλίσης (Slope Control 0–12 dB): Η δυνατότητα ρύθμισης της κλίσης της καμπύλης απόκρισης είναι κρίσιμη για την αντιστάθμιση των απωλειών που παρουσιάζουν τα ομοαξονικά καλώδια στις υψηλότερες συχνότητες. Χάρη σε αυτή τη ρύθμιση, ο NBS 801 C48 μπορεί να χρησιμοποιηθεί με επιτυχία ως ισχυρός ενισχυτής γραμμής σε μεγαλύτερες εγκαταστάσεις, εξισορροπώντας τις διαφορετικές απώλειες ανάλογα με τη συχνότητα, ώστε να έχουμε απόλυτα ισοσταθμισμένα κανάλια στην έξοδο μας σε όλο το φάσμα - πρακτικά ίδιο με το φάσμα στην έξοδο της κεντρικής μονάδας ισχύος του συγκροτήματος. Τηρώντας τη βασική αρχή της διανομής με πολλούς ενισχυτές γραμμής εν σειρά (συνδεσμολογία cascade), μπορούμε να χρησιμοποιήσουμε έως και 4 τέτοιους ενισχυτές εν σειρά, διατηρώντας την ενδοδιαμόρφωση σε πολύ χαμηλά επίπεδα – αρκεί στους 3 πρώτους να διατηρήσουμε τη στάθμη εξόδου κατά 6 db χαμηλότερη από την τυπική προδιαγραφή, που την εφαρμόζουμε μόνο στον τελευταίο ενισχυτή της κάθε γραμμής
Ενδιάμεσοι Εξασθενητές (Interstage Attenuators): Σε αντίθεση με τους συμβατικούς εξασθενητές στην είσοδο (πριν τη βάση του 1ου τρανζίστορ), οι ενδιάμεσοι εξασθενητές της σειράς NBS (στη βάση του 2ου τρανζίστορ), διατηρούν εξαιρετικό λόγο σήματος προς θόρυβο (C/N), ακόμα και όταν εφαρμόζεται μεγάλη εξασθένηση στο σήμα εισόδου.
Κατασκευαστική Υπεροχή: Το σασί από κράμα Zamak προσφέρει κορυφαία ηλεκτρομαγνητική θωράκιση και θερμική σταθερότητα. Παράλληλα, διαθέτει προστατευτικό κάλυμμα για τα ποτενσιόμετρα ρύθμισης και εύκολα αποσπώμενο τροφοδοτικό switching για γρήγορη συντήρηση στο πεδίο.
2. WAF 210: Συμπαγής σχεδιασμός & υποστήριξη καναλιού επιστροφής (Return Path)
Ο WAF 210 εκπροσωπεί τη νεότερη γενιά ενισχυτών γραμμής της σειράς Moon της Fagor. Είναι ειδικά μελετημένος για σύγχρονες εγκαταστάσεις όπου απαιτείται όχι μόνο η διανομή τηλεοπτικού σήματος, αλλά και η υποστήριξη αμφίδρομων υπηρεσιών.
Αρχιτεκτονική & Πλεονεκτήματα
Υψηλή Στάθμη Εξόδου (120 dBµV): Είναι λίγο χαμηλότερη από τη στάθμη εξόδου του NBS 801 C48, αλλά εξακολουθεί να είναι πολύ υψηλή, επιτρέποντας στο σήμα να καλύψει μεγάλες αποστάσεις καλωδιώσεων και να τροφοδοτήσει εκτεταμένα δίκτυα διανομής με πολλούς κατανεμητές και πρίζες, χωρίς την ανάγκη ενδιάμεσης ενίσχυσης.
Έλεγχος Κλίσης (Slope Control 0–20 dB): παρέχει τη δυνατότητα ρύθμισης της κλίσης καμπύλης για διαφορές των σημάτων εισόδου έως και 20 db (αντί για τα 12 db του NBS 801 C48, οπότε μπορεί να κάνει τη διόρθωση της κλίσης, ακόμα και σε χειρότερης ποιότητας καλώδια ή σε μεγαλύτερες αποστάσεις ίδιων καλωδίων.
Ενεργό Μονοπάτι επιστροφής (Return Path) 5–65 MHz: Το βασικό πλεονέκτημα του WAF 210 είναι η ενσωμάτωση ενεργού καναλιού επιστροφής με κέρδος 15 dB και στάθμη εξόδου 115 dBµV. Αυτό τον καθιστά απαραίτητο σε δίκτυα DOCSIS, ξενοδοχειακά δίκτυα με διαδραστικές υπηρεσίες (IPTV/Pay-TV over Coax), σκάφη ή κτιριακές υποδομές που απαιτούν αμφίδρομη επικοινωνία.
Ευρύ Φάσμα Direct Path (86–862 MHz): Στο κύριο κανάλι γραμμής προσφέρει κέρδος 40 dB και υψηλή στάθμη εξόδου 120 dBµV, καλύπτοντας πλήρως τις ανάγκες γραμμής επίγειου σήματος.
Ultra-Compact Σώμα Αλουμινίου: Με βάρος μόλις 0,65 kg και πολύ μικρές διαστάσεις, το μεταλλικό σώμα αλουμινίου εξασφαλίζει εξαιρετική απαγωγή θερμότητας και χωράει εύκολα σε περιορισμένους χώρους, όπως πίνακες κατανομής ή στενά φρεάτια.
Διπλό Σημείο Δοκιμής (Test Points In/Out): Ο ενισχυτής διαθέτει δύο ανεξάρτητες παροχές Test (-30 dB) – μία στην είσοδο και μία στην έξοδο. Αυτό επιτρέπει στον τεχνικό να πραγματοποιεί ακριβείς μετρήσεις με πεδιόμετρο τόσο του εισερχόμενου όσο και του εξερχόμενου σήματος, χωρίς να αποσυνδέσει την εγκατάσταση.
Ενεργειακή Αποδοτικότητα: Με κατανάλωση μόλις 6 W, προσφέρει υψηλή απόδοση με το χαμηλότερο δυνατό ενεργειακό αποτύπωμα, ενώ διατηρεί και αυτός αποσπώμενο τροφοδοτικό.
Τεχνικά Χαρακτηριστικά με μια ματιά
| Τεχνικό Χαρακτηριστικό | NBS 801 C48 | WAF 210 |
| Σειρά Προϊόντος | NBS 800 Series | Moon WAF Series |
| Κύρια Εφαρμογή | Κεντρικός Ενισχυτής / Ενισχυτής Γραμμής | Ενισχυτής Διανομής / Αμφίδρομα Δίκτυα |
| Εύρος Συχνοτήτων (Direct) | 45 – 694 MHz (LTE/5G Protected) | 86 – 862 MHz |
| Μονοπάτι Επιστροφής (Return Path) | Δεν διαθέτει | Ενεργό: 5 – 65 MHz (Gain 15 dB) |
| Κέρδος Ενίσχυσης (Gain) | 42 dB | 40 dB (Direct) / 15 dB (Return) |
| Μέγιστη Στάθμη Εξόδου | 122 dBμV | 120 dBμV (Direct) / 115 dBμV (Return) |
| Ρύθμιση Εξισορρόπησης (Slope) | 0 – 12 dB | 0 – 20 dB (Equalisation) |
| Σημεία Μετρήσεων (Test Points) | 1x Output Test (-30 dB) | 2x Test Points (Input & Output, -30 dB) |
| Υλικό Κατασκευής | Σασί Zamak με προστασία | Συμπαγές Σώμα Αλουμινίου |
| Κατανάλωση Ισχύος | 8 W | 6 W |
Οδηγός επιλογής για τον εγκαταστάτη: Πότε χρησιμοποιείται ο καθένας;
Η συνύπαρξη των δύο μοντέλων στο χαρτοφυλάκιο της Fagor δίνει στον επαγγελματία τη δυνατότητα να επιλέξει το καταλληλότερο εργαλείο ανάλογα με την αρχιτεκτονική του έργου:
Επιλέξτε τον NBS 801 C48 όταν:
1. Απαιτείται η μέγιστη δυνατή ισχύς εξόδου (122 dBμV): Ιδανικός για μεγάλα κτίρια, συγκροτήματα κατοικιών ή εκτεταμένα δίκτυα όπου οι απώλειες καλωδίου είναι μεγάλες.
2. Η λήψη γίνεται από μία κεντρική κεραία: Προσφέρει κορυφαία απόδοση 42 dB σε όλο το φάσμα έως το κανάλι C48.
3. Χρειάζεστε έναν αξιόπιστο ενισχυτή γραμμής: Η ακριβής ρύθμιση κλίσης (slope control) επιτρέπει την ισορροπία του σήματος σε ενδιάμεσα σημεία του δικτύου.
Επιλέξτε τον WAF 210 όταν:
1. Το δίκτυο απαιτεί μονοπάτι επιστροφής (Return Path): Απαραίτητος σε ξενοδοχεία με αμφίδρομα συστήματα, διαδραστικές τηλεοράσεις ή δίκτυα με μεταφορά δεδομένων.
2. Ο διαθέσιμος χώρος είναι περιορισμένος: Το ultra-compact μέγεθος και το ελαφρύ σώμα αλουμινίου επιτρέπουν την εύκολη τοποθέτηση σε στενά σημειακά κουτιά ή πίνακες.
3. Απαιτείται συνεχής έλεγχος/συντήρηση: Τα διπλά test points (είσοδος/έξοδος) διευκολύνουν τον γρήγορο διαγνωστικό έλεγχο χωρίς διακοπή της παροχής σήματος.
Συμπέρασμα
Με την συγχώνευση της Ikusi, η Multimedia Perspectives/Fagor Electrónica καλύπτει όλο το φάσμα των αναγκών μιας σύγχρονης τηλεοπτικής εγκατάστασης. Τόσο ο NBS 801 C48 όσο και ο WAF 210 ξεχωρίζουν για την ευρωπαϊκή ποιότητα κατασκευής, την υψηλή αξιοπιστία και τα εξαιρετικά τεχνικά τους χαρακτηριστικά. Με δεδομένα τα παρόμοια γενικά χαρακτηριστικά τους, αλλά και την παρόμοια πολύ προσιτή τιμή τους, η επιλογή ανάμεσά τους δεν ενέχει το δίλημμα του «καλύτερου», αλλά συμπληρώνει με τον πλέον αποτελεσματικό τρόπο τις ανάγκες κάθε εξειδικευμένου έργου.
