«Αόρατες» παρεμβολές στο Επίγειο Ψηφιακό σήμα: Λειτουργία MER by CARRIER στα πεδιόμετρα PROMAX

Η μέτρηση MER ενός επίγειου ψηφιακού multiplex, αποτελεί μία γενική ένδειξη της ποιότητας σήματος, καθώς αντιπροσωπεύει μια μέση τιμή του ρυθμού σφάλματος διαμόρφωσης σε ένα κανάλι RF. Μερικές φορές η ποιότητα λήψης υποβαθμίζεται από παρεμβαλλόμενα σήματα που δεν μπορούν να ανιχνευθούν, εκτός αν διαθέτουμε πολύ ειδικά εργαλεία ανάλυσης.

Για παράδειγμα, σε ένα σύστημα COFDM 8k, έχουμε περίπου 8000 φέρουσες, ενώ υπάρχει περίπτωση να έχουμε παρεμβολή πχ σε 3 από αυτές, γεγονός που ίσως δεν γίνεται αντιληπτό με μια απλή μέτρηση MER σε ένα ισχυρό σήμα.

Να σημειωθεί ότι τέτοιου είδους παρεμβολές δεν φαίνονται στον αναλυτή φάσματος και δεν είναι αρκετά ισχυρές ώστε να υποβαθμίσουν σημαντικά τις μέσες ενδείξεις MER, CBER ή VBER.

Η λειτουργία MER by Carrier στα σύγχρονα πεδιόμετρα PROMAX, χρησιμοποιεί έναν ειδικό αλγόριθμο, ο οποίος σε λίγα δευτερόλεπτα αναλύει το MER για κάθε ένα από τα φέροντα που σχηματίζουν το επιλεγμένο κανάλι και το εμφανίζει συνεχώς σε γραφική μορφή.

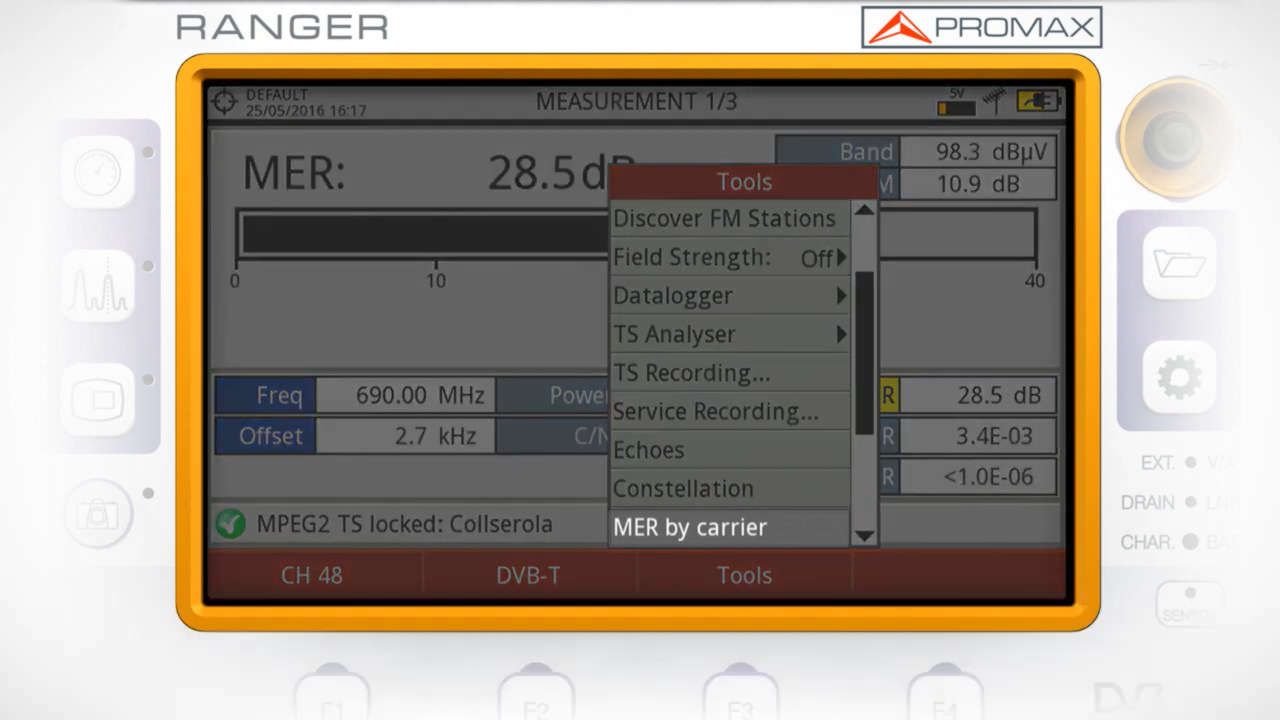

Για να αποκτήσουμε πρόσβαση σε αυτό το εργαλείο, συντονίζουμε και αποδιαμορφώνουμε ένα κανάλι DVB-T/T2/C2, πατάμε το F3 και επιλέγουμε MER by Carrier.
Στον οριζόντιο άξονα μπορούμε να δούμε τον αριθμό των carriers, ενώ στον κάθετο άξονα εμφανίζεται το MER. Στην πάνω δεξιά γωνία της οθόνης, μπορούμε να δούμε τη μέση τιμή του MER μεταξύ όλων των carriers και την τυπική απόκλιση για το MER. Όπου υπάρχει σήμα παρεμβολής, θα εμφανιστεί πτώση στο MER των επηρεαζόμενων carriers.

Δείτε περισσότερες λεπτομέρειες στο εκπαιδευτικό video της PROMAX: RANGER analyzers tutorial 13 - MER ανά carrier

Επίσης, μπορείτε να δείτε την πλήρη Playlist: Πεδιόμετρα RANGER - Εκπαιδευτικά Videos η οποία περιλαμβάνει 44 videos για όλες τις λειτουργίες των πεδιομέτρων HD Ranger & RangerNeo της PROMAX, καθώς και στην ανάρτηση PROMAX RANGER Neo και HD RANGER - Σειρά εκπαιδευτικών Videos στο website της IDComs.
