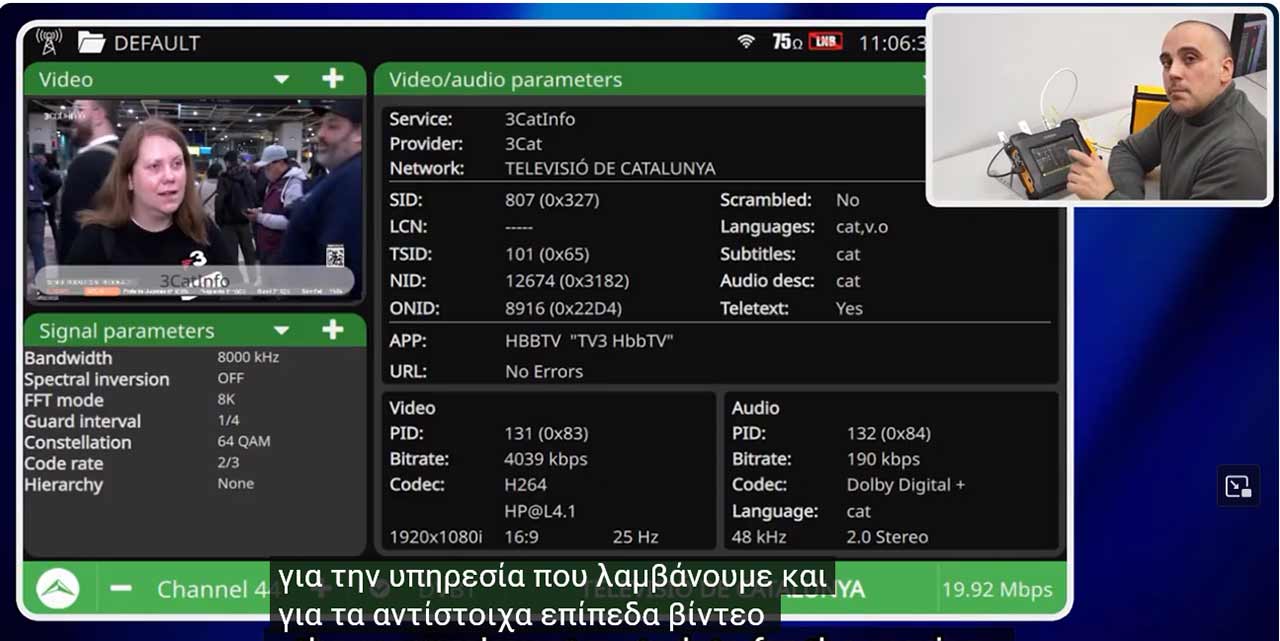

Video 10: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 10 – Παράμετροι Video/Audio
Στo εργαλείο μέτρησης "παράμετροι εικόνας και ήχου" (video/audio parameters), μας εμφανίζονται τα πιο σημαντικά μεταδεδομένα (metadata) για την υπηρεσία που λαμβάνουμε και για τα αντίστοιχα κανάλια εικόνας και ήχου, πληροφορίες όπως για παράδειγμα όλα τα σχετικά PIDs, τα χρησιμοποιούμενα προφίλ συμπίεσης, οι ρυθμοί bit (bit rates) κ.λπ.

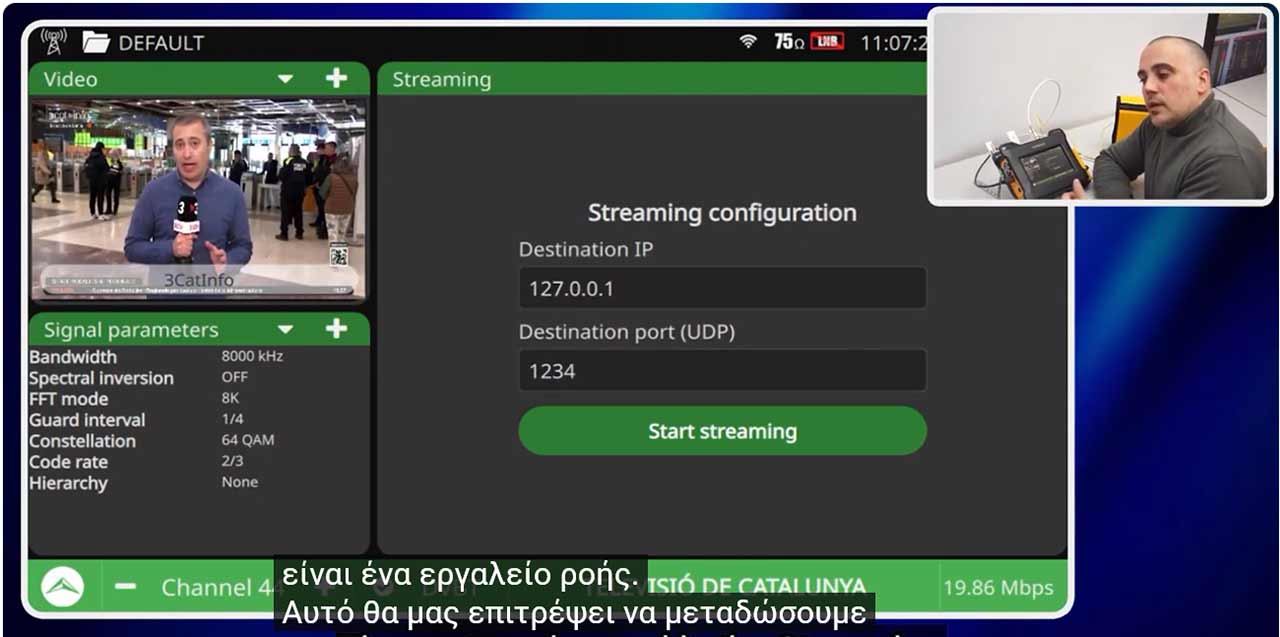

Video 11: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 11 – TS Streaming
Το εργαλείο ροής δεδομένων (streaming tool) θα μας επιτρέψει να κάνουμε αναμετάδοση της ροής μεταφοράς (transport stream) που λαμβάνεται μετά την αποδιαμόρφωση του σήματος προς οποιαδήποτε διεύθυνση IP ορίσουμε εδώ σε αυτά τα μενού, σε λειτουργία Unicast.

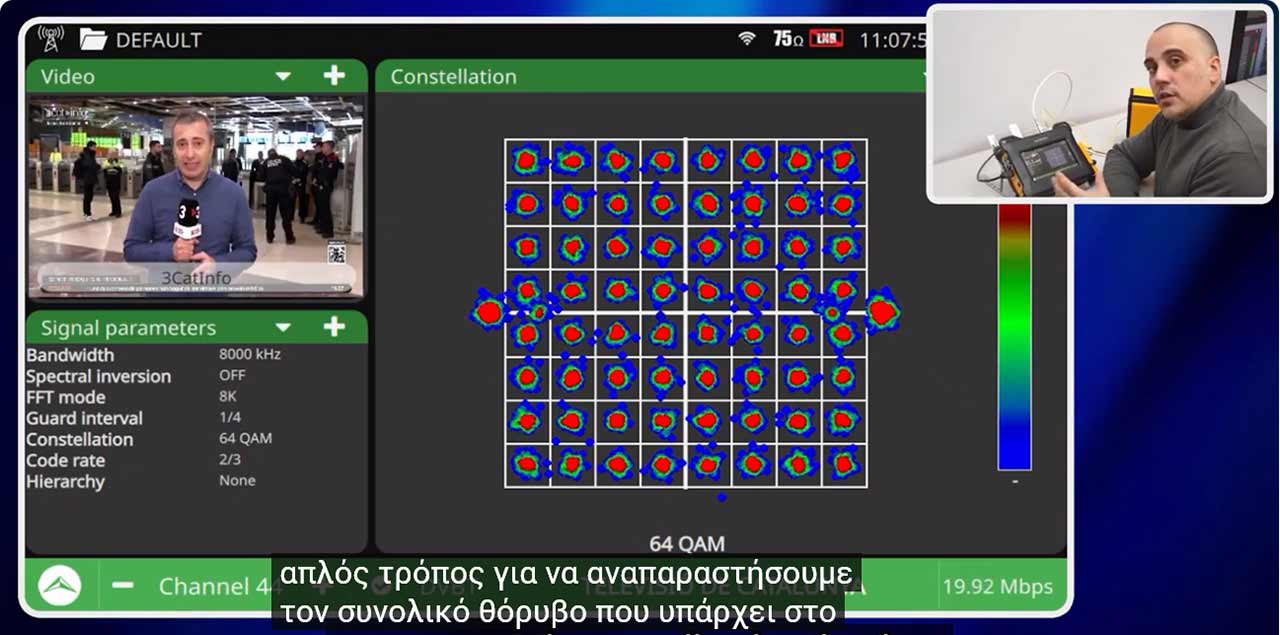

Video 12: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 12 – Διάγραμμα Αστερισμού (Constellation)
Το εργαλείο διαγράμματος αστερισμού (constellation tool) θα μας δείξει τον αστερισμό του σήματος, ανάλογα με τη διαμόρφωση που χρησιμοποιείται για αυτό το σήμα. Αυτός είναι ένας πολύ αποτελεσματικός, ένας πολύ άμεσος τρόπος για την αναπαράσταση του συνολικού θορύβου που υπάρχει στο σύστημα λήψης μας.

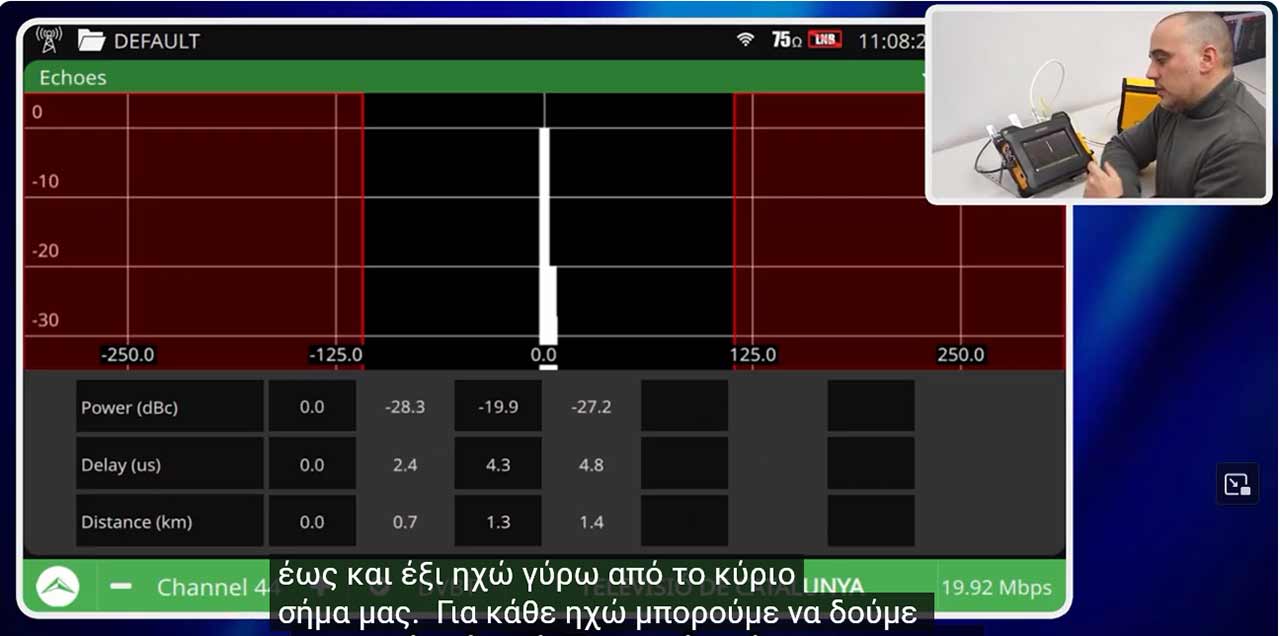

Video 13: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 13 – Dynamic Echoes Analyzer
Ο αναλυτής ηχούς (echoes analyzer) εμφανίζει έως και έξι ηχώ (αντανακλάσεις) γύρω από το κύριο σήμα μας. Για κάθε ηχώ μπορούμε να δούμε το επίπεδο ισχύος, την απόσταση που διανύθηκε από την ηχώ, καθώς και την καθυστέρηση αυτής της ηχούς σε σχέση με το κύριο σήμα.

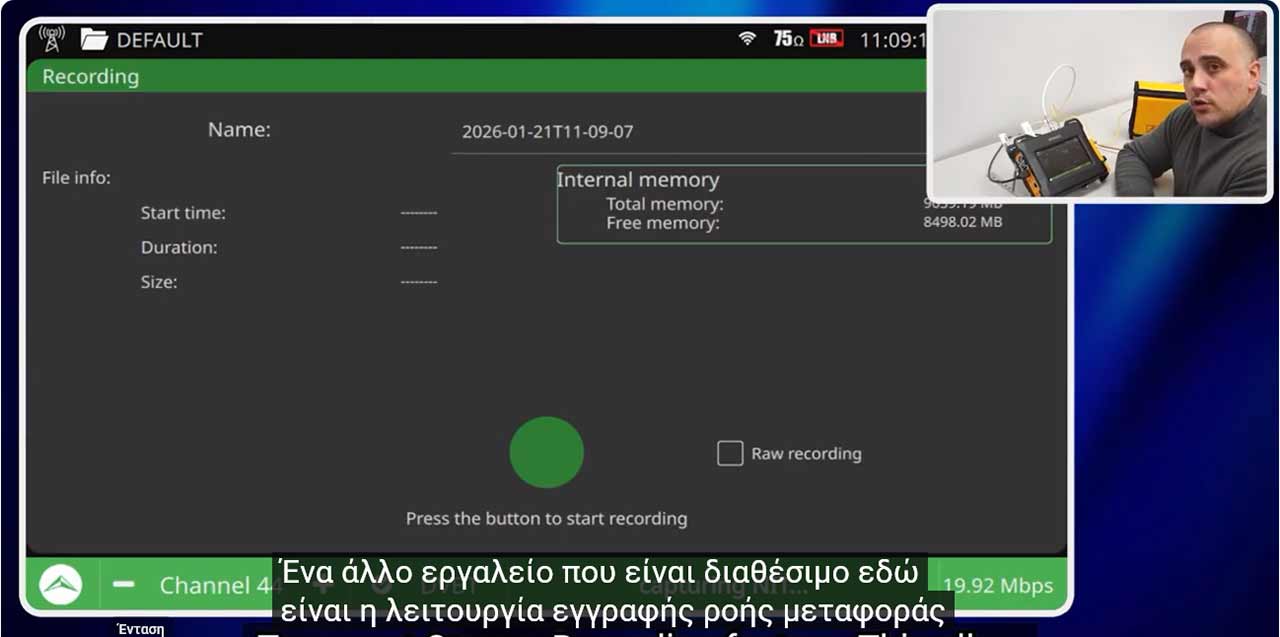

Video 14: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 14 – Εγγραφή Ροής Μεταφοράς (TS)
Η λειτουργία εγγραφής ροής μεταφοράς (transport stream recording). Αυτό μας επιτρέπει να εγγράψουμε τη ροή μεταφοράς από το σήμα που αποδιαμορφώνουμε. Η ροή μεταφοράς θα εγγραφεί στην εσωτερική μνήμη του μετρητή και στη συνέχεια, εκ των υστέρων, μπορούμε - εάν θέλουμε - να τη μεταφέρουμε σε ένα εξωτερικό στικάκι USB.

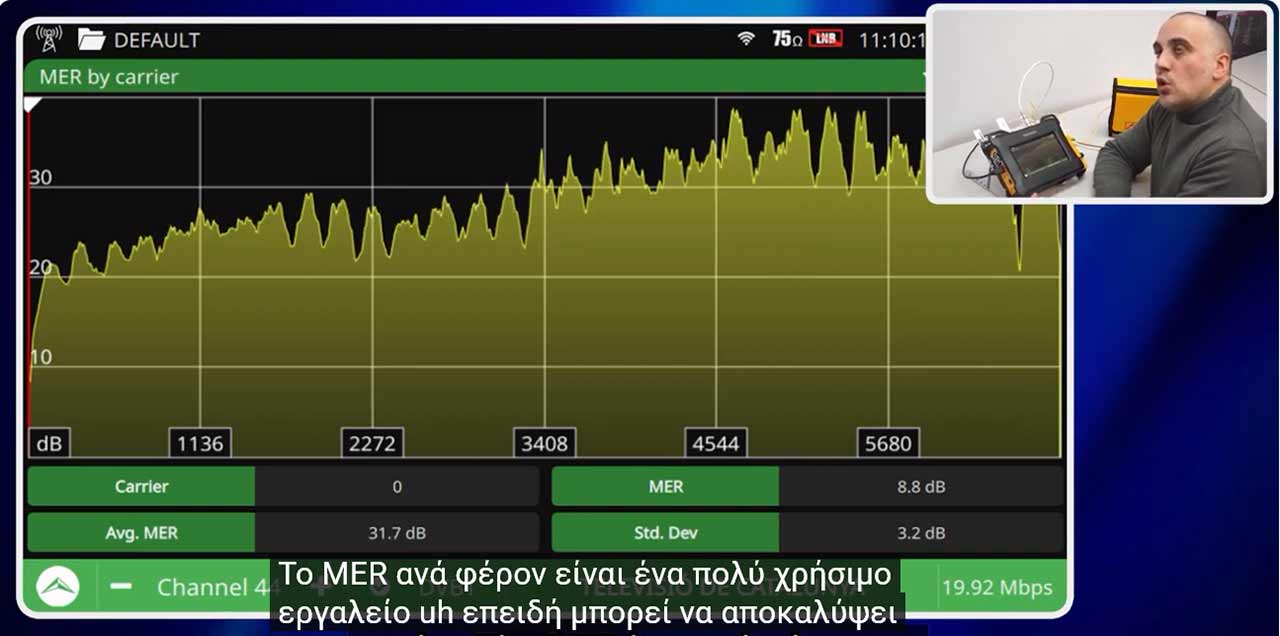

Video 15: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 15 – MER by Carrier
το MER ανά φέρον (MER by carrier) είναι ένα πολύ χρήσιμο εργαλείο, επειδή μπορεί να αποκαλύψει παρεμβολές που επηρεάζουν το OFDM σήμα μας. Αυτό που βλέπετε εδώ είναι ένα σήμα DVB-T των 8 MHz και αυτές οι παρεμβολές - όταν συμβαίνουν - θα εμφανίζονται στο εργαλείο MER ανά φέρον ως μείωση στο MER εκείνων των OFDM carriers τα οποία επικαλύπτονται από την παρεμβολή.

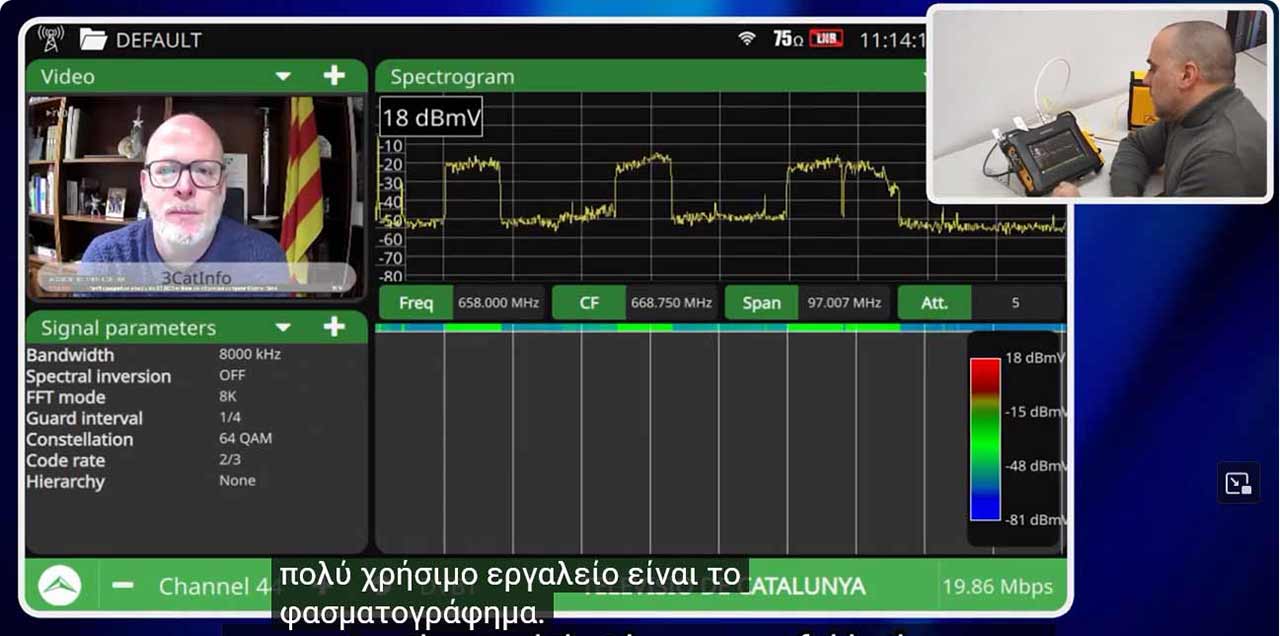

Video 16: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 16 – Spectrogram
Το φασματογράφημα είναι ένα γράφημα καταρράκτη (waterfall graph) που σχεδιάζει για το επιλεγμένο εύρος (span) στην πάροδο του χρόνου, τα σήματα με υψηλότερο επίπεδο ισχύος με θερμότερα χρώματα.|Αν πατήσετε στην οθόνη, θα δείτε μια μπάρα που δείχνει τη σύνδεση μεταξύ των τιμών επιπέδου ισχύος και των χρωμάτων που χρησιμοποιούνται.

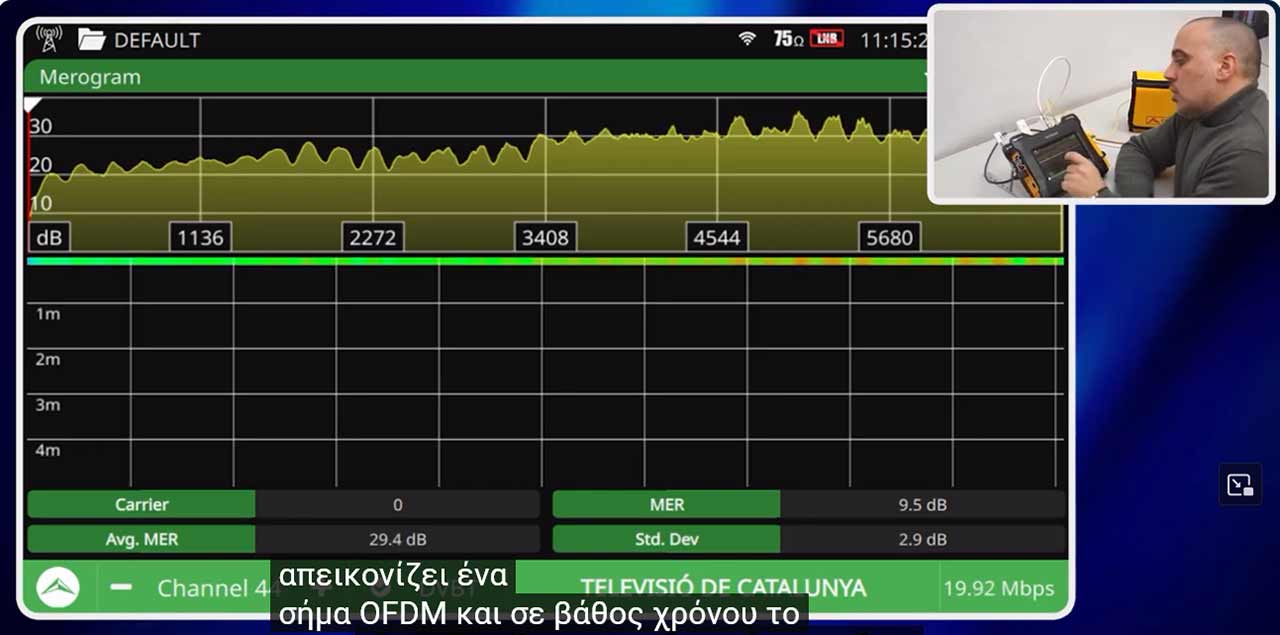

Video 17: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 17 – Merogram
Ένα άλλο εργαλείο που είναι πολύ παρόμοιο με το φασματογράφημα στον τρόπο που εμφανίζεται είναι το μερόγραμμα (merogram). Το μερόγραμμα είναι πάλι ένα γράφημα καταρράκτη (waterfall graph), αλλά σε αυτή την περίπτωση σχεδιάζει για ένα σήμα OFDM και στην πάροδο του χρόνου, τα φέροντα με υψηλότερο MER με θερμότερα χρώματα.

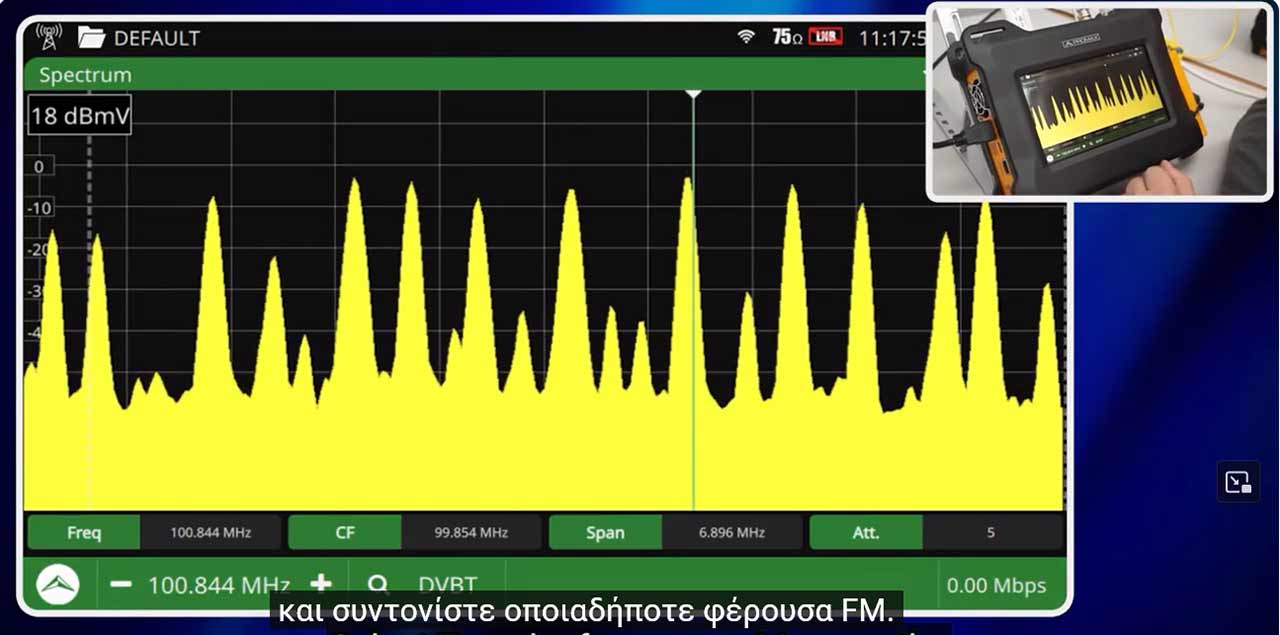

Video 18: PROMAX TV EXPLORER NG: Εκπαιδευτικό Video 18 – Παράμετροι Ραδιοφώνου FM/RDS
Επιλέγουμε συντονισμό ανά συχνότητα, μεταβαίνουμε στη ζώνη FM και συντονιζόμαστε σε οποιοδήποτε φέρον FM.
Πλέον, αποδιαμορφώνουμε με επιτυχία το φέρον FM και μπορούμε να αποκτήσουμε πρόσβαση στο εργαλείο παραμέτρων FM RDS. Εδώ αυτό που μας εμφανίζεται είναι το πλήρες σύνολο πληροφοριών RDS που αντιστοιχεί σε αυτό το φέρον FM που συντονίζουμε: εναλλακτικές συχνότητες (alternative frequencies), αναγνωριστικό αποκωδικοποιητή (decoder ID) κ.λπ.
